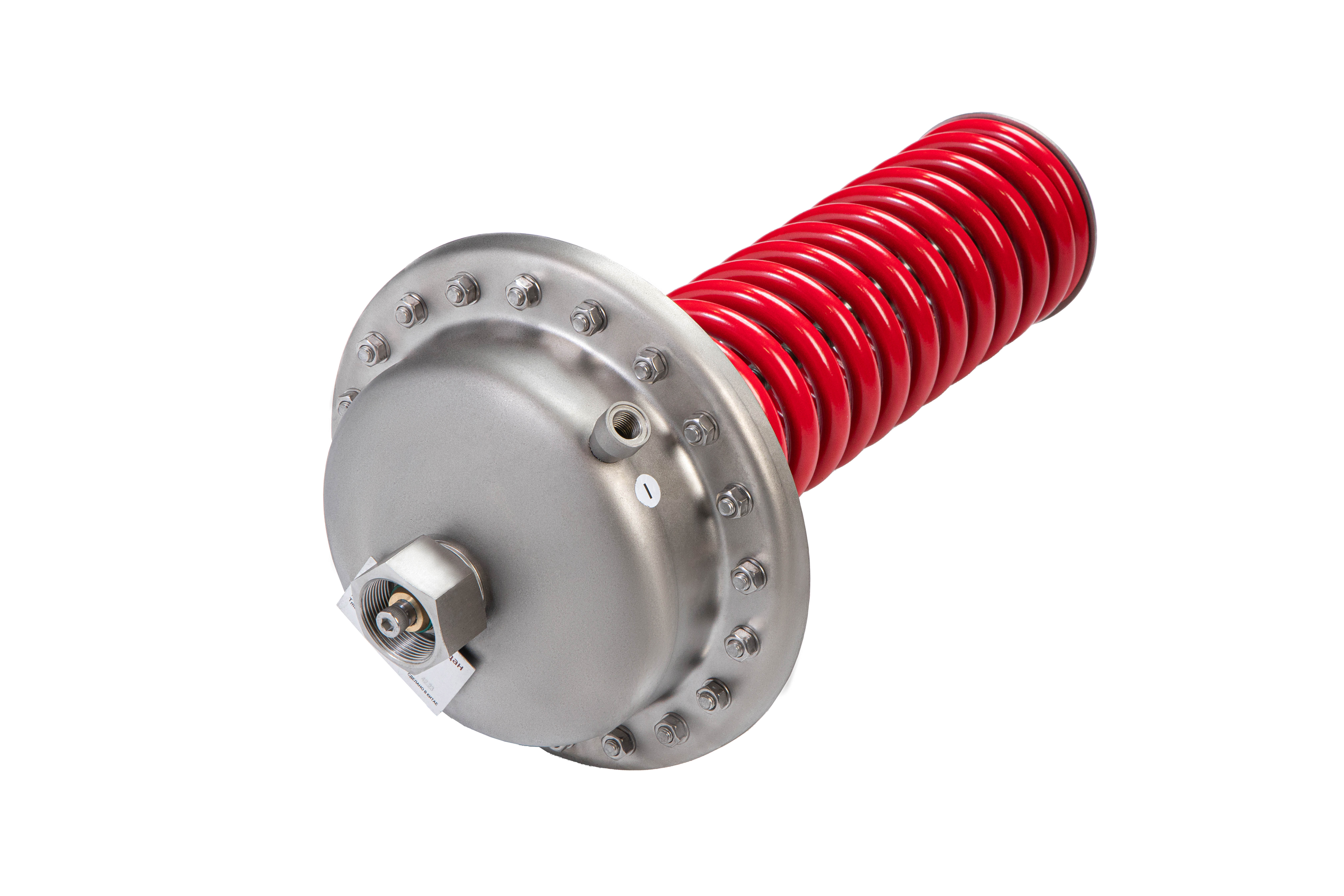

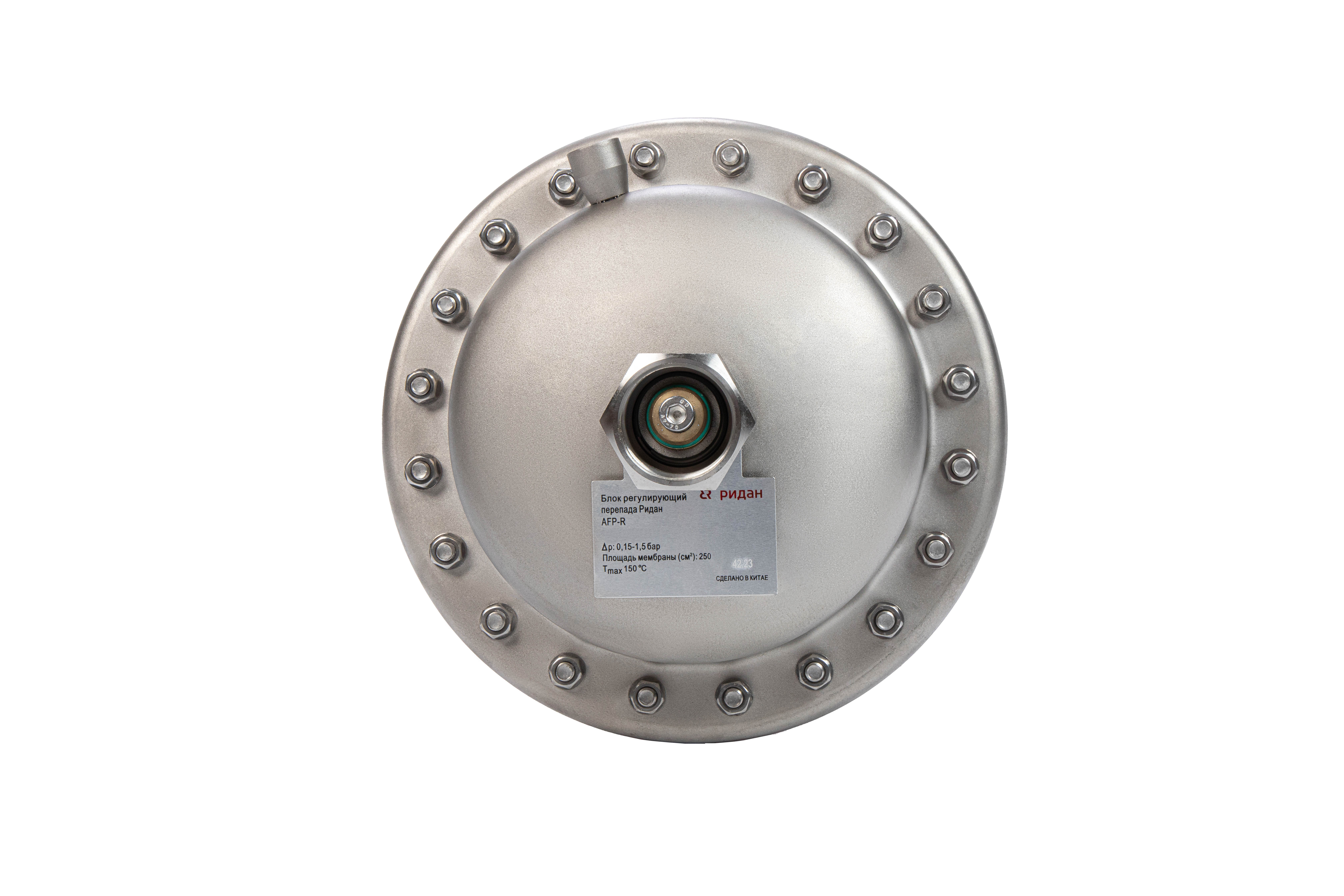

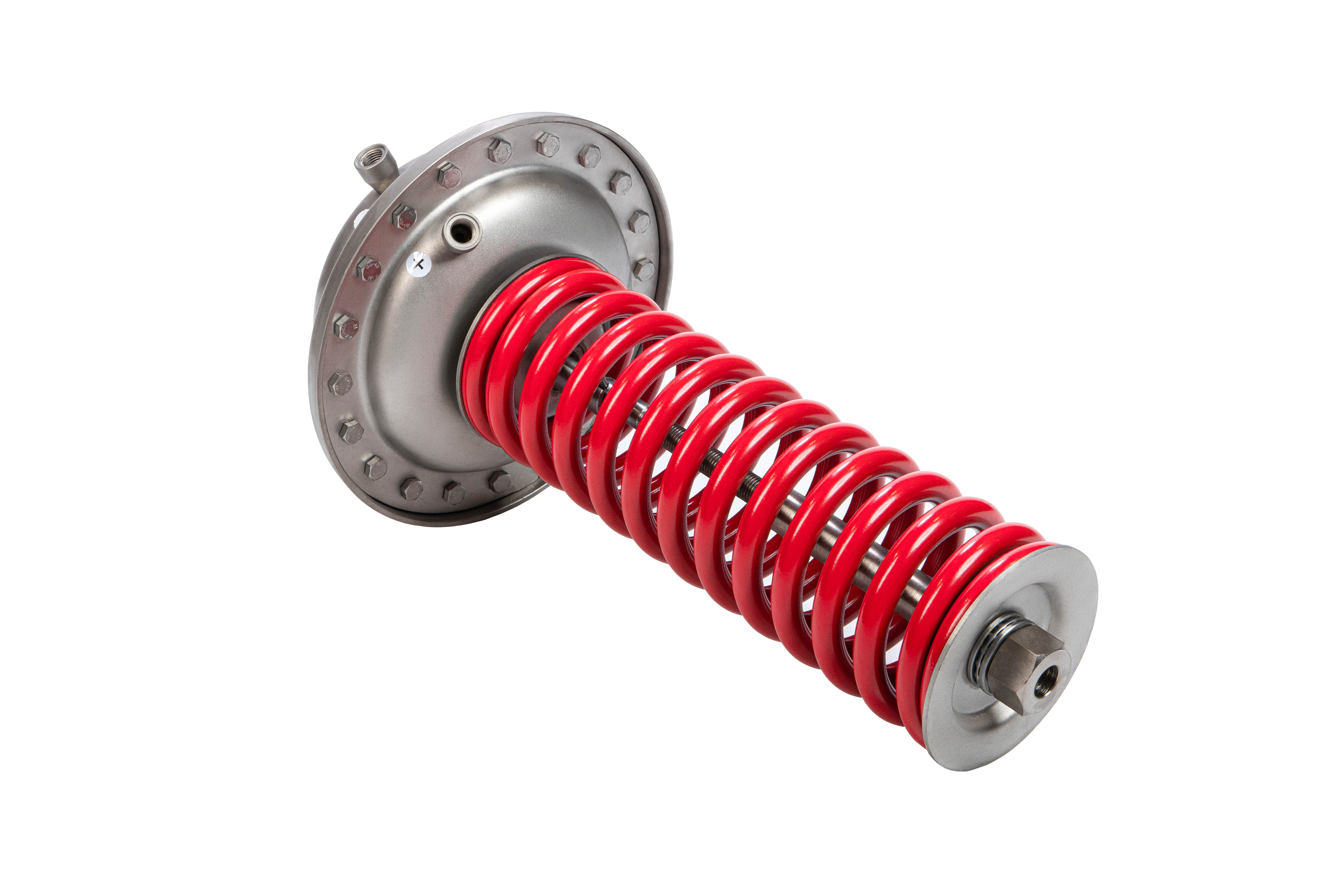

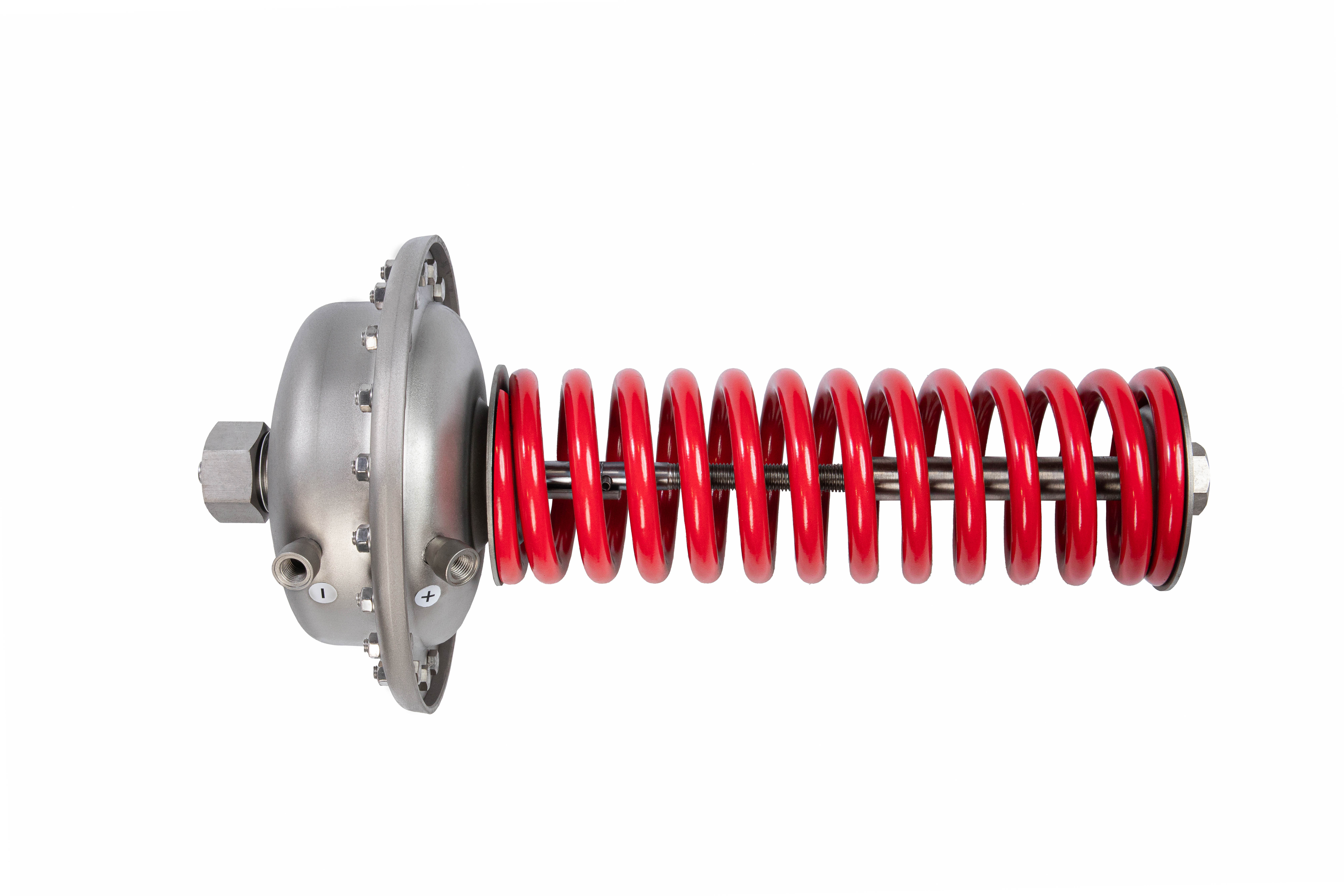

Ридан 003Z5773R — Комплект APF-R DN65 с диапазоном 0.15-1.5 бар
Заявка на консультацию
×Характеристики
H, мм
470
Рабочая среда
Вода или 30% водный раствор гликоля, см. характеристики регулирующего клапана
Тип присоединения к трубопроводу
фланцы по ГОСТ 33259
Температура рабочей среды, °С
2–150 °С
Герметичность затвора (объем протечки / класс герметичности)
0,04%Kvs
L, мм
290
Масса, кг, не более
29, 13
Номинальное давление (PN), бар
Номинальный диаметр (DN), мм
B, мм
275
Уплотнение
нет уплотнения по штоку
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Пропускная способность Kvs, м³/ч
Корпус
Углеродистая сталь WCB
R, мм
263
Шток
Cталь
EAN (single-pack)
5702424650735
Запорный элемент (шар, диск, золотник)
Нержавеющая сталь
Вид привода или регулирующего блока
AFP-R; AFD-R; AFA-R; AFPA-R; AFT-06R; AFT-17R.
Седло
Нержавеющая сталь
Коэффициент начала кавитации
0,5
Вид регулирующего клапана
VFG-2R
Корпус регулирующего блока
Нержавеющая сталь
Диапазон регулируемого давления ΔPрег., бар
0,15–1,50
Регулирующая диафрагма
EPDM
Площадь регулирующей диафрагмы, см2
250
Цвет пружины
красный
Импульсная трубка
Медная трубка O10 x 1 мм, штуцер с резьбой G, ISO 228
Условное давление датчика (PN), погружная гильза, бар
25
Документация
Сертификат
Инструкция
2D Чертеж
3D Чертеж
Письмо о замене
BIM модель
Каталог
Техническое описание
- Техническое описание Регулятора перепада давления AFP-R+VFG-2R.pdf
- Техническое описание Регулятора перепада давления AFP-R+VFG-2R.pdf
- Техническое описание Регулятора давления до себя AFА-R+VFG-2R.pdf
- Техническое описание регулятора температуры AFT-06(17)R+VFG-2R.pdf
- Техническое описание Регулятора давления после себя AFD-R+VFG-2R.pdf
- Техническое описание Регулятора давления перепуска AFPA-R+VFG-2R.pdf
